タイヤ加硫機用バルブ「ROCKY」シリーズ
ナックルジョイント（LJシリーズ） PRODUCTS

POINT 理想的な内部構造

ボールジョイントの球面とインナーボールの球面が同一中心上にあるため正確に元の位置に戻り、配管に無理な力がかかりません。また、スプリングに皿ばねを使用しているため正逆回転させてもばねに無理な力は加わらず、しかも偏心はインナーボールとボールワッシャーで受けるので、垂直な荷重となります。理想的なばねの使い方です。

POINT 長寿命なシール構造

ボールジョイントの球面に施したハードクロムめっきがシールリングのPTFEとのシール性を一層良くしており、長寿命となっています。よりシール寿命を伸ばしたい場合は、オプションでカーボン繊維入りPTFEもあります。

外観	型式	サイズ	管接続部仕様
	LJ1111：可動型 LJ1112：固定型	DN15～50	ボディ形状	ストレート
			ボールジョイント形状	ストレート
	LJ1121：可動型 LJ1122：固定型	DN15～50	ボディ形状	ストレート
			ボールジョイント形状	アングル
	LJ1211：可動型 LJ1212：固定型	DN15～50	ボディ形状	アングル
			ボールジョイント形状	ストレート
	LJ1221：可動型 LJ1222：固定型	DN15～50	ボディ形状	アングル
			ボールジョイント形状	アングル

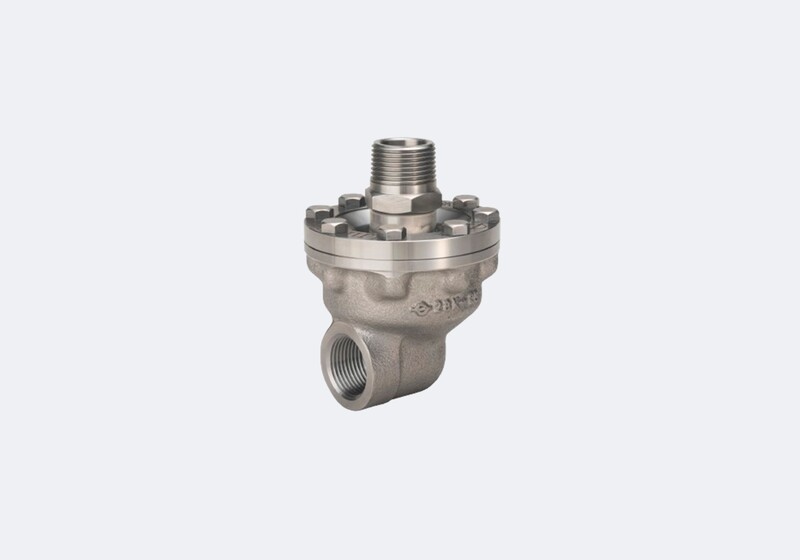

接液部（SUS仕様（特殊記号：XY）

接液部（ボディ＆ボールジョイント＆ボールワッシャー）の材質をステンレスに変更することで、腐食に強くなります。
＊DN15とDN50はSUS仕様はありません

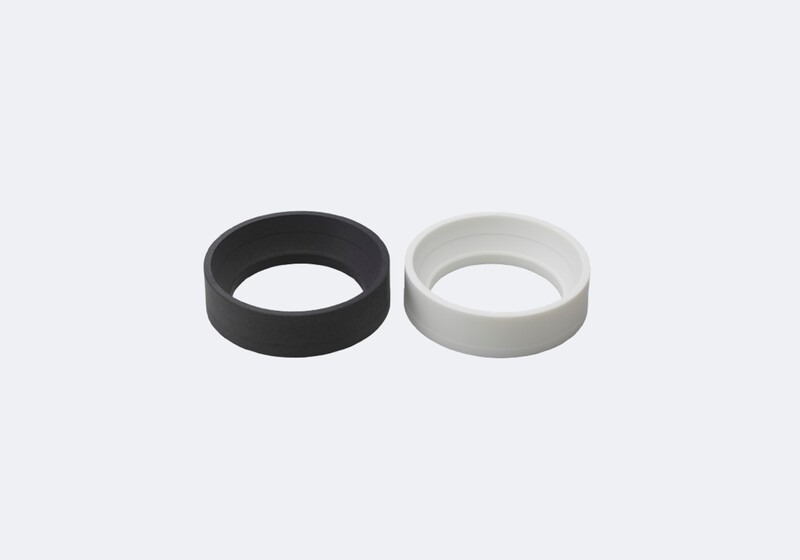

カーボンシール（特殊記号：Z1）

ガラス繊維入りPTFEからカーボン繊維入りPTFEに変更することで、よりシール寿命を伸ばすことができます。
＊DN50はZ1仕様のみのラインナップです。

使用流体	蒸気、ガス、温水、冷水
最高使用圧力	3.2MPa
最高使用温度	205℃
接続仕様	ポート　ねじ（Rc, NPT）
可動範囲	可動型　±6°〜10°
可動範囲	固定型　±1°
